Сварочные колонны ESAB CaB 300S / 460S

Отзывы (0)

Гибкие, модульные колонны и стрелы.

Производитель: Категория: Оборудование для автоматической сварки

Преимущества

ESAB предлагает полностью интегрируемое решение, включающее в себя оборудование для сварки, перемещения манипулятора, а также оборудование для управления третьей осью, например рольганги или позиционеры.

  • Модульная конструкция на основе стандартных компонентов обеспечивает сборку по индивидуальному заказу.
  • Широкий выбор доступных компонентов, интегрируемых в индивидуальное решение: разнообразные сварочные головки для процессов SAW сварки, а также процессов GMAW и GTAW сварки.
  • Широкий модельный ряд сварочных источников: выпрямители, преобразователи и инверторы.
  • Сварочный процесс управляется системами ESAB PEK или PLC.
  • Системы ESAB для подачи и уборки флюса ESAB.
  • Системы отслеживания и камеры.
  • Стационарные или подвижные каретки, перемещающиеся по рельсам.
  • Система колонны со стрелой со стандартным рабочим охватом от 3×3 до 5×5 метров.
  • Сварка одиночной или двойной проволокой с помощью сварочных головок A2 или A6.
  • 30 кг катушки для проволоки.

Стандартные размеры сварочных колонн CaB

Три различных размера 300, 460 и 600 — это размеры высоты профиля консоли в миллиметрах. Для каждого размера консоли есть соответствующая колонна. Три различных размера определяют не только длину вылета консоли, но и какую предельную нагрузку она может нести.

Стандартный формат — исключительная экономия

Прочность и стабильность конструкции и легко адаптируемое интегрированное электронное обеспечение обуславливает универсальность конструкции. Существуют три варианта основания Сварочной колонны: стальная плита, бетонная плита, ходовая часть на рельсовой основе. Консоль (стрела) колонны приводится в движение при помощи шестерни, а имеющийся тахометр обеспечивает её стабильное и равномерное движение. На верху колонны находящийся двигатель и подъёмная цепь — прочны и надёжны. Устройство снабжено защитным механизмом, который в случае аварии или поломки немедленно блокирует движение консоли (стрелы).

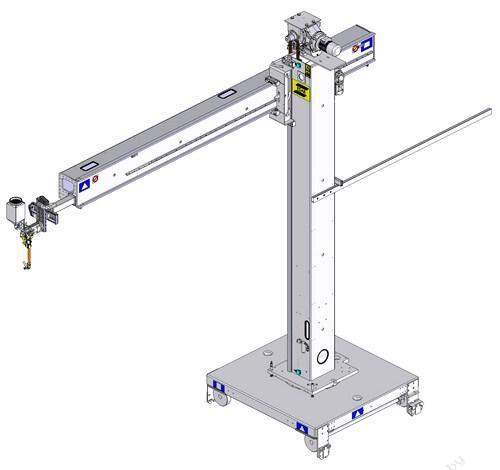

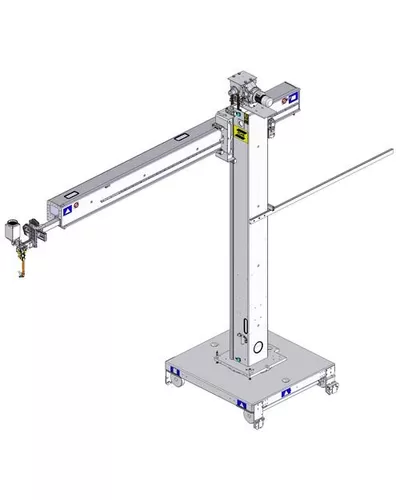

  • Стандартная сварочная колонна с перемещаемой консолью и сварочной головкой, смонтированной на конце консоли
  • Стандартное механическое исполнение с кабелеукладчиком
  • Возможны опции: камера для слежения, импульсный энкодер для регулировки скорости и контроль подачи флюса
  • CaB 300S имеет рабочий диапазон от 3 до 5 м и по вертикали, и по горизонтали
  • CaB 460S имеет рабочий диапазон от 5 до 7 м и по вертикали, и по горизонтали

Базовая конфигурация 1 — Стандартный формат.

Стандартная сварочная колонна перемещающейся консолью и сварочной головкой на конце консоли. Сварочное оборудование может быть расположено по четырем направлениям.

Технические данные: Сварочная колонна CaB 300S CaB 460S
Эффективный рабочий диапазон, м 3 4 5 4 5 6 7
Максимальная высота консоли А, мм
с использованием рельсового перемещения, min мм
4070
930
5070
930
6070
930
4950
950
5950
950
6950
950
7950
950
Максимальная высота консоли B, мм
с использованием бетонного стенда, min мм
3955
815
4955
815
5955
815
4845
845
5845
845
6845
845
7845
845
Максимальная высота консоли С, мм
с использованием стальной площадки, min мм
3750
610
4750
610
5750
610
4510
510
5510
510
6510
510
7510
510
Общая высота D
с использованием рельсового перемещения, min мм
5170 6170 7170 6275 7275 8275 9275
Общая высота E
с использованием бетонного стенда, min мм
5055 6055 7055 6170 7170 8170 9170
Общая высота F
с использованием стальной площадки, min мм
4850 5850 6850 5835 6835 7835 8835
Скорость подъема, м/мин 0,7 0,7 0,7 2,0 2,0 2,0 2,0
Максимальная общая нагрузка на платформу сварочной колонны, кг 600 600 600 1500 1500 1500 1500
Технические данные: Консоль CaB 300S CaB 460S
Вылет G, max мм
min мм
3580
540
4580
540
5580
540
4715
715
5715
715
6715
715
7715
715
Допустимая нагрузка:
общая, max кг
на конце, max кг

300
240

220
150

150
75

1100
550

1050
450

1000
350

950
150
Диаметр поперечного сечения H, мм 325 325 325 630 630 630 630
Скорость сварки, м/мин 0,1−2,0 0,1−2,0 0,1−2,0 0,1−2,0 0,1−2,0 0,1−2,0 0,1−2,0
Скорость перемещения, м/мин 2,0 2,0 2,0 2,0 2,0 2,0 2,0
Технические данные: Направляющие рельсы CaB 300S CaB 460S
Ширина колеи L по внутренним сторонам, мм 1730 1730
Ширина х длина, мм 2060×2330 2100×2380
Высота I, мм 365 485
Скорость сварки, м/мин 0,1−2,0 0,1−2,0
Скорость перемещения, м/мин 2,0 2,0
Общий вес, кг 1670 2860
Технические данные: Бетонное основание CaB 300S CaB 460S
Ширина х длина, мм 2060×2100 2100×2410
Высота I, мм 250 380
Общий вес, кг 1550 2900
Технические данные: Металлическая плита CaB 300S CaB 460S
Ширина х длина, мм 1100×1100 1600×1600
Высота I, мм 40 40
Общий вес, кг 350 505

Информация для заказа

Наименование Артикул
Сварочная колонна ESAB CaB 300S По запросу
Сварочная колонна ESAB CaB 460S По запросу
