Ротационная сварка трением

Ротационная сварка трением

Ротационная сварка трением представляет собой непрерывный процесс полного провара, используемый для сваривания металлических листов (в настоящее время данным способом сваривается обычно алюминий) без достижения точки плавления.

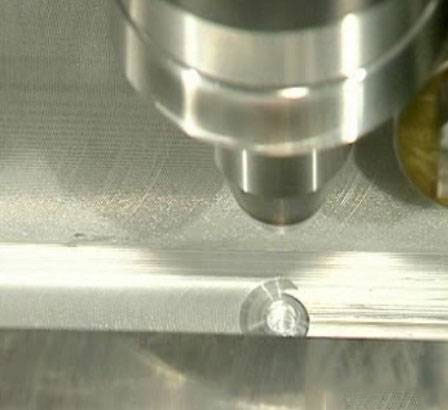

Ротационная сварка трением (FSW) открыта, запатентована и разработана для промышленного применения в Кембриджском Институте Сварки (TWI, Великобритания). В ходе ротационной сварки трением, цилиндрический инструмент с буртиком и профильным концом вращается и медленно вдавливается в поверхность стыка между двумя соединяемыми листами. Детали крепятся на подкладке, которая защищает соединяемые кромки от расцепления. Теплота трения, возникающая между износостойким сварочным инструментом и заготовкой, приводит к размягчению последнего без достижения температуры плавления и позволяет перемещать инструмент вдоль шва. Пластифицированный материал подается на задний конец кромки инструмента и вковывается под давлением профиля и буртика. При охлаждении полоска материала образует прочное соединение, надежно скрепляющее заготовки.

Ротационная сварка трением может использоваться для соединения листов алюминия без применения присадочной проволоки или защитного газа. Данная технология позволяет сваривать материал толщиной от 1,6мм до 30мм с полным проваром и без образования пор или внутренних пустот. Высокая прочность и низкая деформация достигается при сваривании большинства алюминиевых сплавов даже в тех случаях, когда традиционные техники сварки плавлением не могут гарантировать положительного результата. К материалам, которые успешно прошли испытания соединений, полученных ротационной сваркой трением относятся различные алюминиевые сплавы (серии 2xxx, 5xxx, 6xxx, 7xxx и 8xxx) и сплавы на основе Al-Li. Недавно также успешно прошли испытания по сварке свинцовых, медных, магниевых и даже титановых сплавов.
