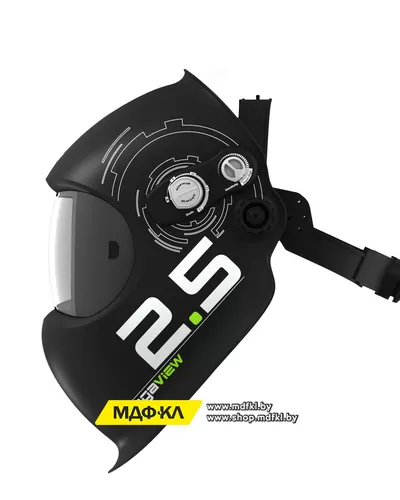

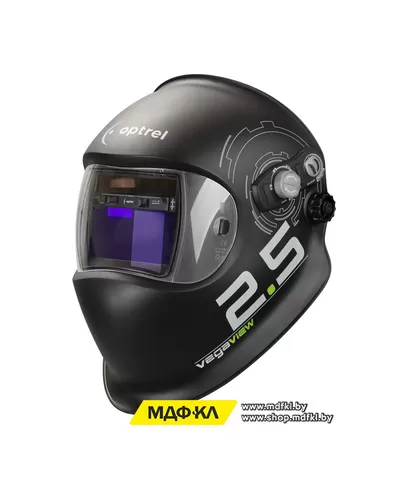

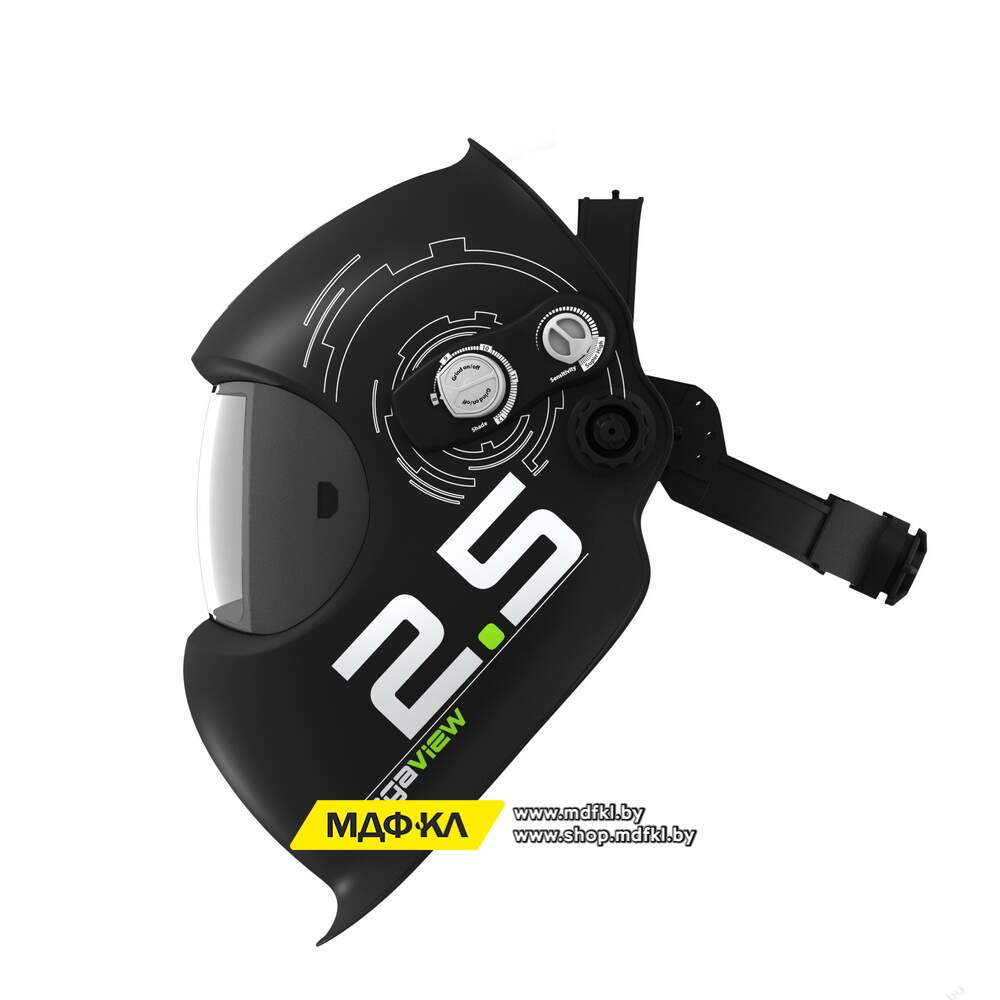

Маска сварщика Optrel VegaView2.5

Руководство по устранению неисправностей сварочных масок

Предупреждение о соблюдении техники безопасности.

Сварочные маски с автоматически затемняющимся светофильтром (ADF) предназначены для защиты глаз и лица от искр, брызг и вредного излучения при нормальных условиях сварки. Светофильтр ADF автоматически затемняется при зажигании сварочной дуги и снова становится светлым после окончания сварки.

Маска с автоматическим затемнением поставляется в сборе, но перед использованием ее необходимо отрегулировать в соответствии с параметрами пользователя. Осмотрите поверхности и контакты аккумулятора и очистите их при необходимости. Кроме того, убедитесь, что аккумулятор находится в хорошем состоянии и правильно установлен. Убедитесь, что настройки времени задержки, чувствительности и степени затенения соответствуют цели применения.

Мы рекомендуем всем пользователям ознакомиться руководством пользователя перед использованием маски.

Что покрывается Гарантией на сварочную маску?

Производственные дефекты в материале, электронном оборудовании и дефекты изготовления.

Что не покрывается Гарантией на сварочную маску?

Несанкционированный ремонт, изменение, вмешательство, ненадлежащее хранение или эксплуатация, недостаточный уход, случайное повреждение, использование не по назначению, неправильное или небрежное обращение (включая любые отметины, зазубрины, вмятины, трещины и т.д.).

Наиболее распространенные проблемы – этапы устранения неисправностей

Светофильтр ADF не затемняется во время сварки:

Проверьте ADF на отсутствие трещин на сенсорном ЖК-экране или панели фотоэлементов. Поврежденный ЖК-экран может не реагировать. Не используйте шлем, если ADF имеет какие-либо повреждения. Убедитесь, что датчики и фотоэлементы на передней стороне ADF являются чистыми и не закрыты. Не используйте шлем с неисправными фотоэлементами или датчиками. Убедитесь, что ADF не находится в режиме шлифовки ("Grind"). В режиме шлифовки не работает ни одна функция. Проверьте работу ADF, удерживая его перед ярким источником света, или направьте пульт дистанционного управления на один из датчиков и нажмите любую кнопку. Убедитесь, что защитное стекло (янтарное или прозрачное) является чистыми и не повреждено. Проверьте провод потенциометра внутри корпуса, чтобы убедиться, что он не изношен и не отсоединен. Убедитесь, что ничто не мешает вашему обзору сварочной дуги. Горелка, перчатка, одежда или другие предметы могут затенять светофильтр и его датчики и соответственно приводить к неточному обнаружению света сварочной дуги. Увеличьте чувствительность.

ADF мерцает во время сварки:

Увеличьте чувствительность. Увеличьте время задержки. Более длительная задержка поможет сохранить линзу темной при низкоамперной сварке или в ситуациях, когда сварочная дуга непостоянна. Очистите (или замените) защитное стекло. Очистите датчики.

ADF мерцает в отсутствие сварки:

Уменьшите чувствительность. Датчики обнаруживают окружающий или отраженный свет. ADF может обнаруживать свет сварочной дуги, идущий от соседнего сварщика или другого источника. Увеличьте расстояние до другого сварщика или установите ограждение между рабочими местами.

На ADF имеются темные пятна в области просмотра:

Проверьте сенсорный ЖК-экран на отсутствие небольших или волосяных трещин. ADF состоит из слоев жидких кристаллов, расположенных между стеклянными пластинами. Если в стекле есть трещина, то воздух может попасть внутрь и "вытолкнуть" некоторые кристаллы со своего места. Это может привести к появлению постоянного темного или светлого пятна.

Нечеткий (или затуманенный) вид через ADF:

• Очистите внутреннюю и внешнюю поверхности защитного стекла (янтарного или прозрачного) с помощью мягкой ткани, при необходимости используйте стеклоочиститель. Замените внешнее защитное стекло или внутреннее защитное стекло, если они повреждены, покрыты сварочными брызгами или неудаляемой грязью.
• Очистите ADF с обеих сторон чистым спиртом, используя мягкую хлопчатобумажную ткань.
• Убедитесь, что все защитные пленки были удалены. Обязательно удаляйте их после установки нового стекла.

ADF остается темным после прекращения сварки:

Возможно, что ADF перегрет. ADF специально спроектирован с режимом сохранности ("Fail Safe") для обеспечения затемнения во время сварки. В случае перегрева ADF дайте ему остыть. Уменьшите настройку задержки. ADF должен вернуться в светлое состояние в течение 3,5 секунд при использовании максимальной настройки задержки. Уменьшите чувствительность. Сильное окружающее освещение может привести к потемнению ADF. Однако ADF не должен становиться темным из-за солнечного света. Убедитесь, что вокруг вас нет интенсивного источника света от дуги другого сварщика. Датчики светофильтра реагируют на освещение другого рабочего места или солнечный свет.

ADF медленно темнеет:

ADF слишком холодный. Не храните его при температуре ниже -10°C. Не используйте его при температуре ниже -5°C (для некоторых моделей не ниже -10). ADF мог храниться на складе в течение длительного времени. Направьте датчики на яркий источник света и дождитесь, когда они снова заработают.

Неравномерное затемнение / потемнение ADF:

Наголовник установлен неровно, что приводит к неравному расстоянию от глаз до ADF. Отрегулируйте наголовник, чтобы обеспечить правильное равномерное положение.

На ADF имеется трещина в области просмотра:

Оптическая часть сенсорного ЖК-экрана на ADF повреждена. Не производите сварку в поврежденной маске т.к. указанный уровень затенения не гарантируется для всей области просмотра.

При направлении обращения по гарантии в компанию ESAB следуйте следующим рекомендациям

• Укажите номер изделия и серийный номер, приведенный на ADF маски или на этикетке коробки. Если вопрос касается нескольких масок, укажите количество, номера изделий и серийные номера всех масок.
• Подробное описание проблемы – Чем больше подробностей вы укажете, тем лучше. В описании необходимо указать, в частности, применяемый сварочный процесс и все настроенные параметры. Просим также описать окружающие условия и окружающую зону.
• Фотографии или видеоматериалы, которые могут способствовать пониманию проблемы.
• Настройки, установленные на маске на момент возникновения проблемы.
