Камера для сварки

Больше деталей в сварочном процессе, чем когда-либо

Достижение хорошего изображения сварки и процесса сварки и окружающего фона было борьбой до тех пор, пока не разработали специальные видеокамеры для сварки. Проблемой всегда была в диапазоне яркости, которая происходит во время сварки: отношение между максимальной и минимальной интенсивностью света – слишком большие для стандартной камеры, чтобы измерять должным образом. Стандартные камеры на рынке сегодня могут обычно измерять приблизительно 1000 уровней яркости между максимальными и минимальными легкими уровнями в изображении. Однако в типичной открытой среде дуговой сварки, есть диапазон яркости, который может превысить 10'000'000 уровней яркости между самой яркой частью сварочной дуги и более темными областями, окружающими сварку. Используя стандартную камеру для отображения сварки, подобное изображению ниже слева, где датчик камеры будет отображать «сцену» в какой-то степени и затем насыщаться ярким светом. Это заставляет засветку изображения появляться как белая размытость.

Чтобы решить эту проблему, компания Xiris AutomaticIn (Канада) разработала Камеру XVC-O для «открытых» дуг, которая использует усовершенствованную электронику с логарифмической чувствительностью для определения более чем 10.000.000 уровней яркости в изображении. В результате, видно больше деталей в сварочном процессе, чем когда-либо. Подробное изображение сварочной дуги, защитного газа, сварочной ванны, сопла сварочной горелки и самого сварного соединения. Изображение ниже справа – изображение снято камерой XVC-O «открытой» дуги. Дуга сварки больше не насыщается и четко видима на фоне детали, предоставляя лучшую информацию о качестве и стабильности дугового процесса операторам сварки.

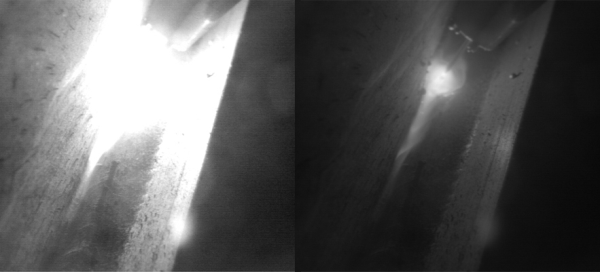

Изображение стандартной сварочной камеры / Изображение сварочной камеры XVC-O

В эксплуатации сварочных видео камер XVC-O, оператор детально видит сварочную дугу и окружающую среду и имеет больше возможностей лучше и качественно контролировать сварочные процессы удаленным доступом в высоком качестве видео.
