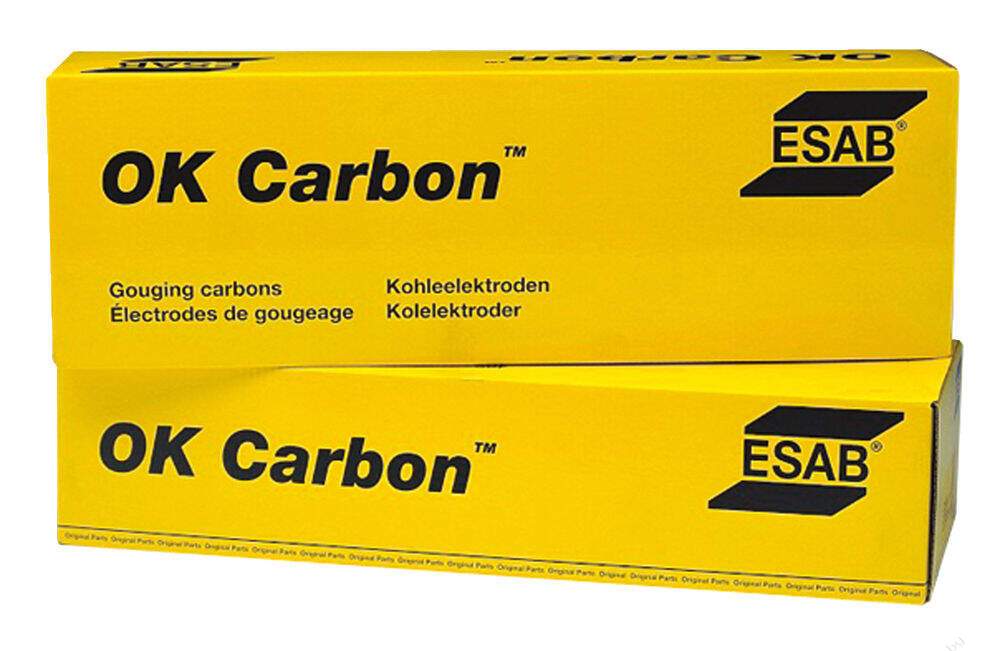

Графитовые электроды для резки и строжки ESAB OK Carbon
Омедненный графитовый электрод, предназначенный для воздушно-дуговой резки и строжки металла.
Омедненный графитовый электрод, предназначенный для воздушно-дуговой резки и строжки металла. В отличие от OK GPC, данный процесс обладает значительно более высокой производительностью, т. к. расплавленный металл удаляется потоком сжатого воздуха, подаваемого в специальный держатель для воздушно-дуговой строжки под давлением 5−8 бар, при расходе сжатого воздуха от 500 до 1500 л/мин. Это делает его наиболее востребованным для удаления дефектов сварных швов на промышленных предприятиях, а также для удаления прибылей и литниковых систем в отливках. В отличие от автогенной поверхностной строжки, данный процесс применим практически для всех электропроводных материалов. Электрод зажимается в держателе с вылетом около 100−150 мм и по мере сгорания выдвигается из держателя. Угол наклона электрода к обрабатываемой поверхности составляет 45−60°. Скорость строжки обычно варьируется в пределах от 0,5 до 1,0 м/мин. При строжке нержавеющих сталей происходит науглероживание по¬верхностного слоя, поэтому во избежание потери стойкости металла к межкристаллитной коррозии необходимо механически удалять этот слой. Следует помнить, что процесс воздушно-дуговой резки сопровождается сильным шумом и выбросом расплавленного металла на большие расстояния, поэтому рабочему необходимо защищать не только глаза и коже, но и органы слуха, а также строго соблюдать правила пожарной безопасности. Данные электроды выпускаются как круглой, так и прямоугольной формы, соединяемые — Jointed (позволяющие вставлять один электрод в другой, тем самым сводя к минимуму огарок) и несоединяемые — Pointed, а также подразделяются на предназначенные для работы на постоянном токе прямой полярности и для переменного тока. Электроды с круглым сечением используют, преимущественно, для снятия фасок, строжки канавок и резки. Электроды с прямоугольным сечением применяют для очистки поверхности и устранения поверхностных дефектов на стальных отливках.
Ток: ~ или = (-)
Пространственные положения при сварке: 1, 2, 3, 5, 6
Напряжение холостого хода: не менее 60 В
| Марка | Рекомендуемый ток [A] | Производительность строжки [г/мин] | Параметры канавки за один проход | |
| Ширина [мм] | Глубина [мм] | |||
| Круглые для постоянного тока прямой полярности (DC-) | ||||
| OK Carbon D. C. Pointed Ø 4,0×305 | 150−200 | 90−110 | 6−8 | 3−4 |
| OK Carbon D. C. Pointed Ø 5,0×305 | 200−250 | 100−140 | 7−9 | 3−5 |
| OK Carbon D. C. Pointed Ø 6,35×305 | 300−350 | 160−220 | 8−11 | 4−6 |
| OK Carbon D. C. Pointed Ø 6,35×510 | ||||
| OK Carbon D. C. Pointed Ø 8,0×305 | 400−450 | 370−440 | 11−13 | 6−9 |
| OK Carbon D. C. Pointed Ø 8,0×510 | ||||
| OK Carbon D. C. Pointed Ø 10,0×305 | 500−550 | 600−700 | 13−15 | 8−12 |
| OK Carbon D. C. Pointed Ø 10,0×510 | ||||
| OK Carbon D. C. Jointed Ø 10,0×430 | ||||
| OK Carbon D. C. Pointed Ø 13,0×455 | 700−900 | 800−950 | 16−18 | 9−13 |
| OK Carbon D. C. Jointed Ø 13,0×430 | ||||
| OK Carbon D. C. Jointed Ø 16,0×430 | 1000−1200 | 1000−1250 | 20−22 | 10−14 |
| OK Carbon D. C. Jointed Ø 19,0×430 | 1200−1400 | 2300−2800 | 24−26 | 17−21 |
| Прямоугольные для постоянного тока прямой полярности (DC-) | ||||
| OK Carbon D. C. 4,0×15,0×305 | 250−300 | 350−420 | 6−8 | 12−14 |
| OK Carbon D. C. 5,0×15,0×305 | 350−400 | 550−640 | 7−9 | 8−10 |
| OK Carbon D. C. 5,0×20,0×305 | 450−500 | 600−700 | 7−9 | 12−14 |
| Круглые для переменного тока (AC) | ||||
| OK Carbon A. C. Jointed Ø 4,0×305 | 100−200 | 55−70 | 6−8 | 3−4 |
| OK Carbon A. C. Jointed Ø 5,0×305 | 150−250 | 80−120 | 7−9 | 3−5 |
| OK Carbon A. C. Jointed Ø 6,35×305 | 200−300 | 130−180 | 9−11 | 4−6 |
| OK Carbon A. C. Jointed Ø 8,0×305 | 300−400 | 270−350 | 10−12 | 5−7 |
| OK Carbon A. C. Jointed Ø 10,0×305 | 350−450 | 400−500 | 12−14 | 6−8 |
| Наименование | Заказной номер |
| DC Pointed, 5×305mm PK 100 | 0700 007 003 |
| DC Pointed, 6,35×305mm PK 200 | 0700 007 004 |
| DC Pointed, 8×305mm PK 200 | 0700 007 006 |
| DC Pointed, 10×305mm PK 100 | 0700 007 007 |
| DC Pointed, 6,35×510mm PK 200 | 0700 007 104 |
| DC Pointed, 8×510mm PK 150 | 0700 007 106 |
| DC Pointed, 10×510mm PK 50 | 0700 007 107 |
| DC Pointed, 13×455mm PK 50 | 0700 007 108 |
| DC Jointed, 10×430mm PK 100 | 0700 007 410 |
| DC Jointed, 13×430mm PK 50 | 0700 007 411 |
| DC Jointed, 16×430mm PK 50 | 0700 007 412 |
| DC Jointed, 19×430mm PK 25 | 0700 007 413 |
| AC Jointed, 4×305mm PK 100 | 0700 007 414 |
| AC Jointed, 5×305mm PK 50 | 0700 007 415 |
| AC Jointed, 6,5×305mm PK 50 | 0700 007 416 |
| AC Jointed, 8×305mm PK 50 | 0700 007 417 |
| AC Jointed, 9,5×305mm PK 50 | 0700 007 418 |
| DC Rectangular, 4×15×305mm PK 125 | 0114 800 112 |
| DC Rectangular, 5×15×305mmPK 125 | 0700 007 502 |
| DC RectangulaR, 5 X 20 X 305mm PK 100 | 0700 007 503 |
