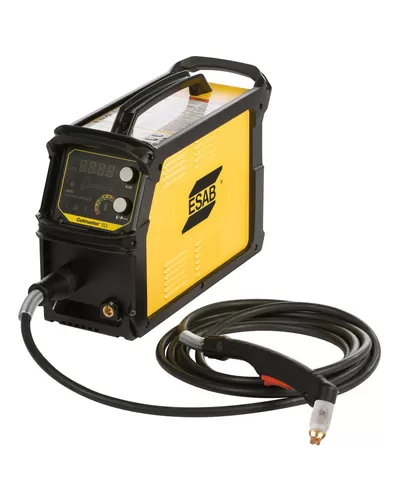

Система плазменной резки ESAB Cutmaster® 60i
7 550,40 руб./шт. без НДСCutmaster® 60i – идеальное сочетание новейших технологий, широкого функционала, мощности и удобства для потребителя. Cutmaster 60i с резаком SL60QD 1Torch имеет лучшую в своем классе длину дуги, удобен для использования и отлично решит Ваши задачи в резке.

Cutmaster®60i с резакомSL60QD™1Torch®представляет собой идеальное сочетание понимания потребностей конечного пользователя, новейших технологий и продуманного дизайна. Мощный и обладающий самым высоким соотношением мощности к весу, Cutmaster60i с резакомSL60QD 1Torch также имеет лучшую в своем классе длину дуги и предлагает наиболее удобное взаимодействие с конечным пользователем вне зависимости от приложения.
- Номинальная мощность 7.6 кВт, 50% ПВ при60A; мощный и прочный, оборудован рукоятками для перемещения.
- Резак SL60QD 1Torch с быстроразъемным соединением ATC®(Advanced Torch Connector) позволяет по выбору заменять либо рукоятку резака, либо кабель, благодаря запатентованной технологии SureLok®.Также доступен в виде универсального резака RPT.
- 16 мм-рекомендуемая толщина резки, при максимальной толщине резки 32 мм и пробивке 16 мм.
- Легко читаемый большой дисплей, технология оптимизации давления газа и индикатор срока службы расходных материалов.
- Лучшие из предлагаемых на рынке условия 3-летней гарантии на источник питания и 1 год гарантии на резак.
Отрасли применения:
- Сельскохозяйственное оборудование
- Кузовные работы
- Строительство
- Производство
- Общее производство
- Системы кондиционирования и вентиляции воздуха
- Ремонт и обслуживание
- Учебные заведения
Параметры резки | ||
Толщина листа | Рекомендуемая скорость резки | Максимальная скорость резки |
6 мм | 2030 мм/мин | 2794 мм/мин |
13 мм | 660 мм/мин | 914 мм/мин |
16 мм | 480 мм/мин | 610 мм/мин |
19 мм | 360 мм/мин | Обратитесь в ЭСАБ для получения рекомендаций |
25 мм | 150 мм/мин | Обратитесь в ЭСАБ для получения рекомендаций |
32 мм | 110 мм/мин | Обратитесь в ЭСАБ для получения рекомендаций |
38 мм | 110 мм/мин | Обратитесь в ЭСАБ для получения рекомендаций |
Расходные детали 1Torch — руководство по применению:
- Резка с опорой на металл
Самый предпочтительный метод для резки листового металла, имеющего толщину до 6 мм. Производит высококачественную резку, обеспечивая наиболее узкую ширину реза, высочайшую скорость и малые деформации или их полное отсутствие. При этом методе используется сопло и цельный защитный колпак. Для получения наилучших результатов опирайте сопло и удерживайте его в прямом контакте с поверхностью разрезаемого металла (ток плазменной дуги до 60 A). - Резка с зазором от поверхности
Метод предпочтительный при резке металлов толщиной более 6 мм и при силе тока плазменной дуги больше 60 A. Обеспечивает максимальный обзор и управляемость процесса. Для резки «с зазором” используется цельный защитный колпак, при этом расстояние от сопла плазматрона до поверхности разрезаемого металла удерживается в пределах от 3 до 6 мм. - Резка с опорой наконечника
Это удобный для оператора метод резки с использованием токов дуги от 70 до 120 A, и поддержанием постоянной величины зазора от сопла до поверхности металла при помощи опоры защитного наконечника на изделие. Используется для резки металлов с толщиной больше 6 мм. В процессе резки оператор просто передвигает защитный наконечник, установленный на плазматрон, по поверхности разрезаемого металла. - Строжка
Простой метод удаления металла, при котором нужно установить на плазменно-дуговой резак наконечник для строжки и повернуть резак углом вперед по ходу движения на 35−45 градусов. Поддерживая постоянное расстояние от сопла до поверхности металла, оператор направляет поток плазмы, который частично проникает в толщину металла и удаляет металл с поверхности, не производя сквозного прожога.
Информация для заказа — Системы плазменной резки | |
ESAB Cutmaster 60i 3ф с резаком SL60QD 6.1 м 75° головка | 0559156304 |
ESAB Cutmaster 60i 3ф с резаком SL60QD 15.2 м 75° головка | 0559156314 |
ESAB Cutmaster 60i 3ф — только источник питания | 0559356304 |
Резаки | |
SL60QD плазматрон с кабелем 6.1 м и 75° головкой | 7−5604 |
SL60QD плазматрон с кабелем 15.2 м и 75° головкой | 7−5605 |
SL60QD плазматрон с головкой 75° (без кабеля) | 7−5680 |
SL60QD кабель 6.1 м | 4−5604 |
SL60QD кабель 15.2 м | 4−5605 |
SL60 плазматрон с кабелем 6.1 м и 75° головкой | 7−5204 |
SL60 плазматрон с кабелем 15.2 м и 75° головкой | 7−5205 |
SL60 плазматрон с кабелем 6.1 м и 90° головкой | 7−5260 |
SL100 механизированный плазматрон 1.5 м 180° корпус | 7−5213 |
SL100 механизированный плазматрон 3.0 м 180° корпус | 7−5214 |
SL100 механизированный плазматрон 7.6 м 180° корпус | 7−5215 |
SL100 механизированный плазматрон 15.2 м 180° корпус | 7−5216 |
Комплект поставки: Источник питания Cutmaster 60i, резак SL60QD 75° с кабелем, 6.1 м рабочий кабель с клеммой заземления, комплект запасных деталей, руководство пользователя и ключ для фильтра.
Список запасных и изнашиваемых деталей резака 1Torch | |
Электрод | 9−8215 |
Стартовый картридж | 9−8213 |
Направляющая для резки с зазором | 9−8281 |
Защитный колпак | 9−8218 |
Защитный колпак Max Life | 9−8237 |
Защитный наконечник, Строжка | 9−8241 |
Защитный наконечник, Опора 50−60A | 9−8235 |
Защитный наконечник, Отражатель | 9−8243 |
Сопло — Резка с опорой (60 A) | 9−8252 |
Сопло — Резка с зазором (60 A) | 9−8210 |
Сопло — «A” строжка, (40 A макс.),профиль: пологий/узкий | 9−8225 |
Сопло — «B” строжка, (50 — 100 A),профиль: глубокий/узкий | 9−8226 |
Сопло — «C” строжка, (60 — 120 A),профиль: умеренный/умеренный | 9−8227 |
Сопло — «D” строжка, (60 — 120 A),профиль: пологий/широкий | 9−8228 |
Опции и аксессуары | |
Комплект для резки (Делюкс) | 7−8910 |
Комплект для резки по окружности | 7−3291 |
Ключ для фильтра | 9−9675 |
Удлинитель кабеля ДУ (7.6 м) | 7−7744 |
Удлинитель кабеля, 4.6 м | 7−7544 |
Удлинитель кабеля, 7.6 м | 7−7545 |
Удлинитель кабеля, 15.2 м | 7−7552 |
Кожаная оболочка кабеля, 6.1 м | 9−1260 |
Универсальная тележка | 7−8888 |
Комплект для резки по радиусу/кругу | 7−7501 |
Пульт ДУ, 6.1 м | 7−3460 |
Комплект одноступенчатой фильтрации воздуха | 7−7507 |
Направляющая для резки по прямой линии | 7−8911 |
Комплект двухступенчатой фильтрации воздуха | 9−9387 |
Рабочий кабель #8 с клеммой заземления и вилкой 50 мм | 9−9692 |
Наименование | ESAB Cutmaster® 60i |
Выходной ток | 10 – 60 A, плавная регулировка |
Номинальная выходная мощность | 7.6 кВт |
Напряжение холостого хода (OCV) | 300 В |
Напряжение питания | 400 В AC |
Количество фаз | 3 фазы |
Частота питающей сети | 50/60 Гц |
Номинальный ПВ | 50% при 60 A60% при 50 A100% при 40 A |
Номинальный ток при максимальной нагрузке | 13.2 A при 400 В |
Кабель питания | 2.7 м |
Обратный кабель с клеммой заземления | 6 м #8 рабочий кабель с 50 мм соединением |
Используемый газ | Сжатый воздух |
Диапазон рабочих температур | 0° - 50° C |
Диапазон рабочего входного давления | 6.2 – 8.6 бар |
Требования к расходу воздуха (резка и строжка) | 142 – 235 л/мин |
Возможность фильтрации воздуха источником питания | Частицы до 5 микрон |
Рекомендуемая толщина резки | 16 мм |
Максимальная толщина разреза | 38 мм |
Толщина прошивания | 16 мм |
ПВ резака SL60QD | 100% при 60 A и 190 л/мин |
Давление воздуха резака | 5.2 бар |
Расход воздуха резака | 190 л/мин |
Резаки для использования с Cutmaster 60i | SL60QD 1Torch (в комплекте поставки) SL60/SL100 1TorchSL100 1Torch механизированный SL100SLV 1Torch автоматизированный |
Габариты Д x Ш x В | 536 x 199 x 593 мм |
Вес | 16.2 кг |
