Неразрушающие методы контроля сварных соединений

Неразрушающие методы контроля сварных соединений

Использование неразрушающего контроля позволяет проверить качественные показатели металла в околошовной области и в самом сварном соединении без разрушительных действий. Правильно подобранный и проведенный метод контроля дает возможность установить характер, масштабы и дислокацию дефекта, подобрать путь его устранения. Выбор неразрушающего контроля делается с учетом:

  • физических показателей металлов;
  • толщины шва и его вида;
  • особенностей конструкции;
  • состояния свариваемых поверхностей и т.д.

Внешний осмотр

Самый простой метод неразрушающего контроля, позволяющий установить факт наличия наружных дефектов, видимых человеческому глазу. Для измерения параметров швов используются шаблоны и мерительный инструмент, для обнаружения мелких изъянов – увеличительные стекла. Метод считается самым дешевым и обязательным к применению на производстве и в частном порядке. Им исследуются все типы соединений и сварных изделий, независимо от того, будут ли привлекаться иные способы.

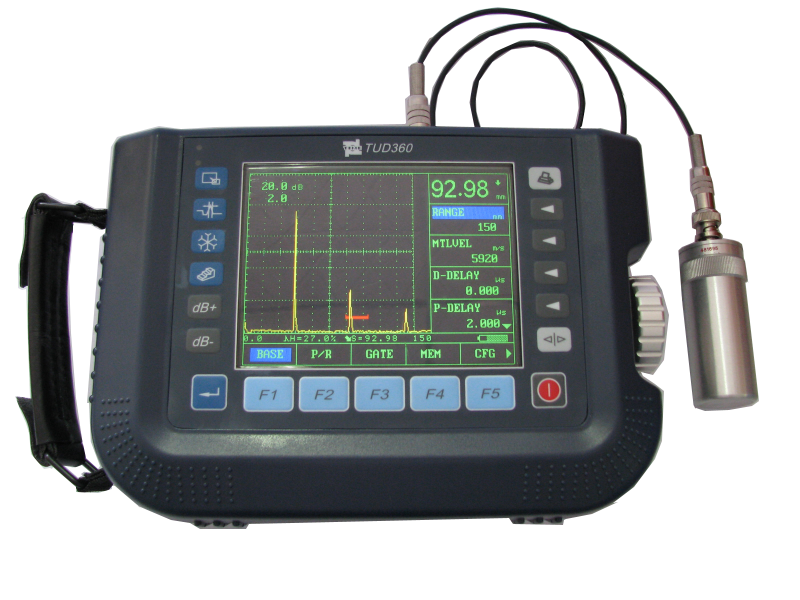

Дефектоскопия ультразвуком

В данном случае шлаковые накопления, присутствие неметаллических включений и прочих дефектов находятся с помощью ультразвуковых волн. Последние пронизывают всю толщу металла и отражаются от указанных погрешностей, снижающих качественные показатели стыка.

Дефектоскопия магнитная

Смысл метода таков: сквозь место сварного стыка пропускается неоднородное магнитное поле. Его потоки рассеиваются в тех участках, в которых дислоцируются непровары и прочие дефекты. Полученная информация записывается на магнитные ленты, преобразуется в звук либо в картинку на экране дефектоскопов. На практике используется магнитная дефектоскопия:

  • магнитографическая;
  • индукционная;
  • магнитопорошковая.

Контроль рентгеновскими лучами и применение гамма-излучения

Рентгеновское излучение обладает уникальными свойствами. Оно по-разному проходит сквозь сплошную толщу металла, полости, шлаковые и прочие включения. По окончании исследования специалист получает на руки фотопленку или фотобумагу, темные участки на которой будут указывать на место дислокации изъяна.

Гамма-лучи демонстрируют еще большую проникающую способность, чем рентгеновские. Они используются для максимально тщательного контроля состояния свариваемых металлов, толщина которых может достигать 30 см. Способ исследования гамма-лучами позиционируется как бюджетный, но способный нанести вред человеческому здоровью.
